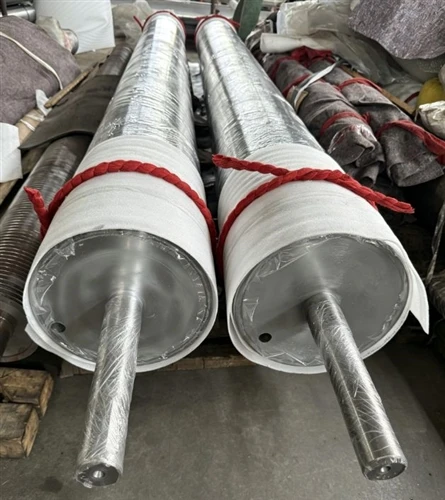

A 6-méteres hengerek első tétele a közelmúltban készült el egy visszatérő vásárló széles-hálós bevonógépéhez, és most ez a méret bekerült a szokásos termékkínálatba. Az alábbiakban összefoglaljuk a tervezési megközelítést és az üzemi tesztadatokat.
Görgős test
A görgőtesthez varrat nélküli acélcsövet használnak 20 mm falvastagsággal. 6- méteres fesztávon a falvastagság az elsődleges tényező, amely szabályozza a holtsúly alatti meghajlást. Az elégtelen falvastagság a középső fesztávnál elhajláshoz vezet, ami egyenetlen résnyomás-eloszlást eredményez a szalagon, és ennek következtében vastagságváltozást okoz a filmekben vagy a papírban. 20 mm-nél a görgő megfelelő merevséget biztosít a legtöbb ipari vonalhoz anélkül, hogy túlzott forgási tömeg lenne, ami túlterhelné a csapágyakat és a hajtásokat.
Chrome réteg
A króm bevonat vastagsága 12 mikron. A gyakorlati megfontolások itt egyértelműek: a vastagabb bevonat több csiszolóanyag eltávolítást igényel, és az Ra 0,05–0,1 μm-es tükörfelület elérése egyre nehezebbé és költségesebbé válik. A 12 mikronos hengernek és a jól-ellenőrzött keménykrómozási eljárásnak, majd precíziós csiszolásának köszönhetően a henger folyamatosan tiszta felületet biztosít minimális mikro-hibákkal. Bevonatoláshoz, kalanderezéshez és préseléshez a 12 mikron megfelelő kopásállóságot biztosít. Azoknál a műveleteknél, amelyek vastagabb réteget igényelnek – 20 mikron vagy nagyobb – a bevonat vastagsága ennek megfelelően állítható, az átfutási idő és a költség megfelelő módosításával.
Kifutás és egyensúly
A teljes kijelző leolvasását (TIR) 0,03 mm-en belül tartják, csapágyakkal és szimulált üzemi hőmérsékleten mérve. A dinamikus kiegyenlítés ISO 1940 G2.5 szabvány szerint történik, amely lefedi a legtöbb 600–1000 m/perc sebességgel működő papír- és fóliasor sebességtartományát. Ilyen sebességeknél nem figyeltek meg vibrációs problémákat a helyszíni szervizben. Minden görgőt saját egyensúlyteszt-jelentéssel és kifutási mérési jegyzőkönyvvel szállítunk.
Felületi kidolgozás
A mért Ra-értékek 0,05 és 0,1 μm közé esnek – ez tükörfényes-fényezés. Ez a felületkezelés két konkrét előnnyel jár: lehetővé teszi a ragasztómaradványok és bevonóanyagok hatékonyabb eltávolítását, valamint csökkenti a felületi hibákat a kész szalagon. Az optikai fóliákat és leválasztható fóliákat gyártó vásárlók ezt kifejezetten kiemelt előnyként azonosították.
Tipikus alkalmazások
Ezt a görgősorozatot jelenleg a következőkhöz szállítják:
Metszetek öntése, nyújtása és tekercselése széles{0}}webes filmvonalakon (PP, PE, PET, BOPP)
Kalanderek, méretprések és bevonógépek papírgépekben
Precíziós bevonóberendezés optikai fóliákhoz, elválasztó fóliákhoz és lítiumelem-leválasztókhoz
Testreszabás
Minden görgőt az ügyfél rajzai alapján gyártanak, nem pedig raktáron tartanak. A csaptípusok, a karimás csatlakozások, a teljes hossz, a falvastagság és a felületkezelések mind testreszabhatók. A gyártás előtt a rajzokat átnézik az ügyféllel a szerelési méretek, a csapágy illeszkedések és a hézagkövetelmények megerősítése érdekében.
